简述：
Release Coating LoTen 550NC 是性能优良的溶剂型半永久性氟素脱模剂，可以为绝大多数树脂脱模作业
提供脱模应用，产品无脱模积聚，不会发生脱模物质转移，高温稳定性优良。LoTen 550NC 系列为 LoTen
350NC 系列脱模剂的高光滑性及赋予制品表面更高的光洁性的版本，完全满足环氧树脂，不饱和聚酯树脂，
乙烯基树脂、酚醛树脂,工程塑料等热固型及热塑性材料的脱模应用，特别适合对脱模制品表面高光洁性

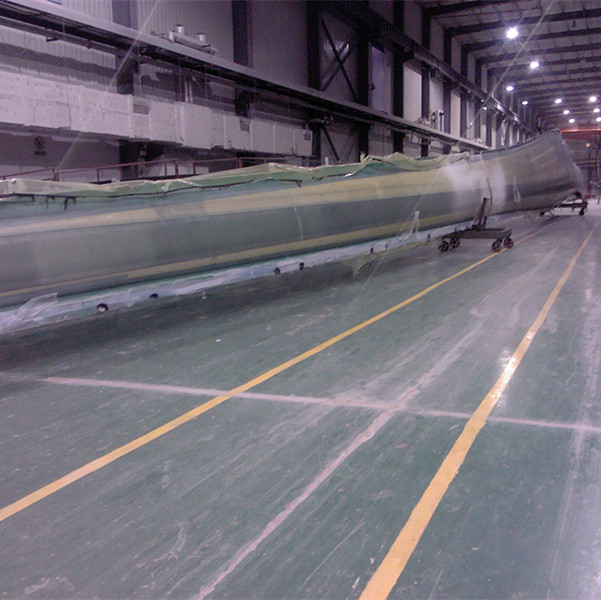

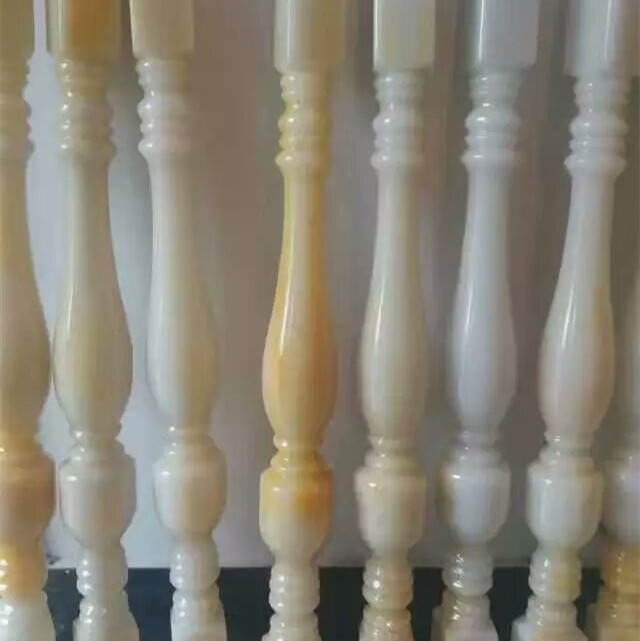

要求的产品，如游艇、体育器材、碳纤维、玻璃钢工艺品等制品的脱模。
产品优点：
※ 可以多次脱模
※ 脱模物质不转移
※不会影响模具
※ 优良的热稳定性
※ 制品表面高光度
※ 较低的气味
※ 不含氟氯溶剂
理化性质：
※外观--透明液体
※溶剂—石油类溶剂
※比重－0.75±0.05
※闪点－36℃ (90°F)
※保质期--自生产之日起保存一年
※特别注意事项－对湿气敏感，在不使用时要保证容器密闭。
※固化后的热稳定性--400℃,750°F。
※操作温度－20℃-60℃
模具准备 ：
清洁模具表面，除去所有的杂质，蜡，脱模剂及其他残留。可用LoTen mold cleaner 100清洗剂或其它合
适的溶剂清洗模具作业表面。如模具作业表面有较强的树脂物质残留，可以采用打磨的作业方式，然后再
用溶剂清洁残余物。新模具和多孔模具使用前请用专用模具封孔剂进行封孔处理。
使用方法：
Release Coating LoTen 550NC 可在常温至60℃ 的模具表面涂敷，可以采用擦拭、喷涂或刷涂的方式
进行作业。对于喷涂作业时，应使用常规设备并确保气体干燥（可使用空气干燥机去除空气中的水分）。
※在使用Release Coating LoTen 550NC作为脱模应用时，要在模具的全部工作表面涂一层薄薄的涂层，
涂层必须连续均匀并保持湿润。建议从局部开始作业然后逐渐扩大至全部作业面积。
※在第一次使用时，建议涂3-4层，在两层涂敷作业之间应停留5分钟以确保前一层的溶剂完全挥发。
※最后一层涂层固化室温条件下需30分钟，可通过对模具加热至100℃左右将固化时间缩短至5分钟。
※当Release Coating LoTen 550NC与模具作业表面结合良好时，可得到最好的脱模效果。最初几次脱模
作业后，再涂敷一层Release Coating LoTen 550NC，可以增强脱模效果。
