简述：

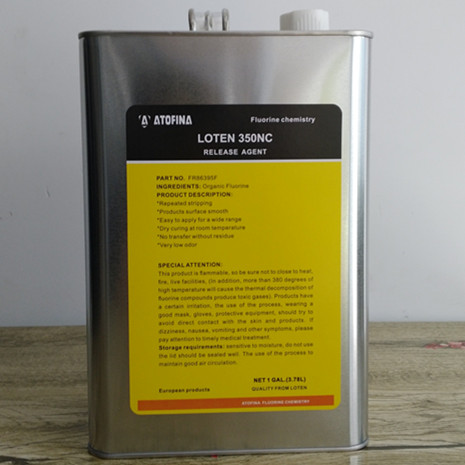

Release Coating LoTen 350NC 是性能优良的溶剂型氟素脱模剂，可以为绝大多数脱模作业提供多种脱模
应用，无脱模积聚，不会发生转移，高温稳定。该产品为半永久性脱模离型剂，可以与模具表面通过化学
键结合形成致密微膜层，用于环氧树脂,不饱和聚酯树脂，乙烯基树脂,酚醛树脂等热固性树脂及热塑性塑
料制品的脱模应用。
产品优点：
※ 可以多次脱模
※ 脱模物质不转移
※不会影响模具
※ 优良的热稳定性
※ 较低的气味
※ 不含氟氯溶剂
理化性质：
※外观--透明液体
※溶剂--脂肪族烃、芳香烃
※比重－0.75±0.05
※闪点－32℃ (90°F)
※保质期--自生产之日起保存一年
※特别注意事项－对湿气敏感，在不使用时要保证容器密闭。
※固化后的热稳定性--400℃,750°F。
※操作温度－5℃-60℃
模具准备 ：
模具表面要清洁，除去所有的杂质，蜡，脱模剂及其他残留。可用LoTen mold cleaner 100清洗剂或其它
合适的溶剂清洗模具作业表面。如模具作业表面有较强的树脂物质残留，可以采用打磨的作业方式，然后
再用溶剂清洁残余物。新模具和多孔模具使用前请用专用模具封孔剂进行封孔处理。
使用方法：
Release Coating LoTen 350NC 可在常温至60℃ 的模具表面涂敷，可以采用擦拭、喷涂或刷涂的方式
进行作业。对于喷涂作业时，应使用常规设备并确保气体干燥（可使用空气干燥机去除空气中的水分）。
※在使用Release Coating LoTen 350NC作为脱模应用时，要在模具的全部工作表面涂一层薄薄的涂层，
涂层必须连续均匀并保持湿润。建议从局部开始作业然后逐渐扩大至全部作业面积。
※在第一次使用时，建议涂3-4层，在两层涂敷作业之间应停留5分钟以确保前一层的溶剂完全挥发。
※最后一层涂层固化室温条件下需30分钟，可通过对模具加热至100-150℃将固化时间缩短至5分钟。
※当Release Coating LoTen 350NC与模具作业表面结合良好时，可得到最好的脱模效果。最初几次脱模
作业后，再涂敷一层Release Coating LoTen 350NC，可以增强脱模效果。
