复合材料脱模剂FRP-NC_宿迁双利新材料科技有限公司

公司概况

产品分类

推荐新闻

联系我们

宿迁双利新材料科技有限公司

联系人：卞经理

电话：0527-88897588

手机：18851397588

地址：江苏省宿迁市经济技术开发区南部工业区宏业路

复合材料脱模剂

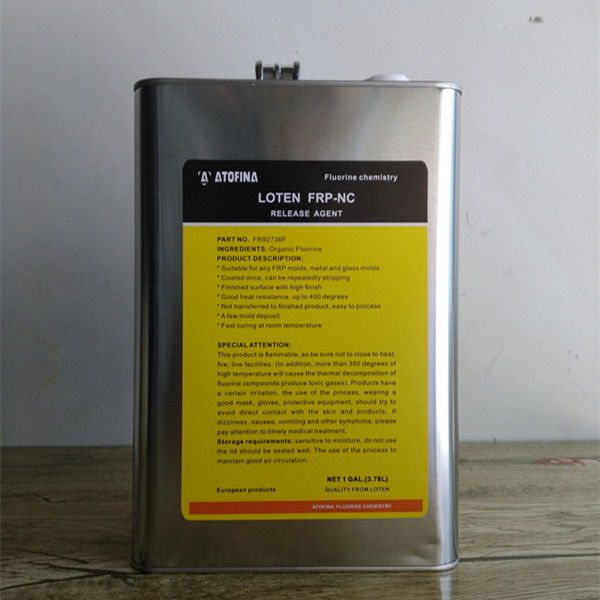

复合材料脱模剂FRP-NC

所属分类：复合材料脱模剂
浏览次数：次
发布时间：2025-03-14 00:09
联系电话：18851397588

产品介绍：

简述：
Release Coating LoTen FRP-NC 是一种特别为聚酯或其他类似树脂类模具设计的半永久性氟素离型剂，这种半永久离型剂可以迅速在模具表面通过化学键结合形成致密微米级光滑膜层，特别适用于有胶衣的
树脂模具表面。产品直接涂布在模具表面即可，后期无需擦拭，可用于环氧、聚酯、乙烯基树脂、热塑
性塑料的脱模。

产品优点：

※ 多次离型

※ 高光洁度

※ 快速固化

※ 耐高温性

※ 低的气味
※ 极少的转移

理化性质：
※外观--透明液体
※ 溶剂--脂肪族烃、芳香烃
※ 比重－0.75±0.05
※ 闪点－8℃ (46°F)
※ 保质期--自生产之日起保存一年
※ 注意事项－对湿气敏感，在不使用时要保证容器密闭。
※ 固化后的热稳定性--380℃,730°F。
※ 操作温度－5℃-60℃

模具准备：
模具表面要清洁，除去其表面的杂质，蜡垢，脱模剂残留。可用LoTen mold cleaner9000N洁模剂或其它合适的溶剂清洗模具表面。如模具作业表面有较强的树脂物质残留，可以采用打磨的作业方式，然后再用溶剂清洁残余物。新模具和多孔模具使用前请用专用模具封孔剂进行封孔处理。

使用方法：
LoTen FRP-NC 可在常温至60℃ 的模具表面涂敷，可以采用擦拭、喷涂或刷涂的方式进行作业。对于喷涂作业时，应使用常规设备并确保气体干燥（可使用空气干燥机去除空气中的水分）。
※ 用干净的棉布，浸入在FRP-NC中，然后在模具的表面涂一层薄薄的湿润膜层，膜层要连续均匀。建议从局部开始作业然后逐渐扩大至全部作业面积。
※首次使用时，建议涂3-4次 FRP-NC，两次涂敷过程间隔5分钟以确保前一次的溶剂完全挥发。
※ 最后一次涂层固化室温条件下需30分钟，可通过对模具加热至100-150℃将固化时间缩短至5分钟。
※当LoTen FRP-NC 与模具作业表面结合良好时，可得到最好的脱模效果。最初几次脱模作业后，再涂敷一次LoTen FRP-NC，可以增强脱模效果。

---------------------------------------------------------------------------------------------

补涂

补涂作业建议在底层脱模聚合物未被破坏之前进行，这样可以提升脱模优势，可在模具的全部作业表面或比较难脱模的表面擦拭、喷涂或刷涂一层薄薄的涂层。

上一篇：复合材料脱模剂550NC
下一篇：没有了

复合材料脱模剂

复合材料脱模剂FRP-NC

产品介绍：

产品推荐
